高清编码板（BT.1120）接线图

说明：配合高清一体化机芯网络模块，直接固定在高清机芯后面，球机厂商购买我们的网络一体机模块和高清机芯，就可以做成高清高速球，该模块实现1980*1080@30F，1980*1080@25F编码能力。

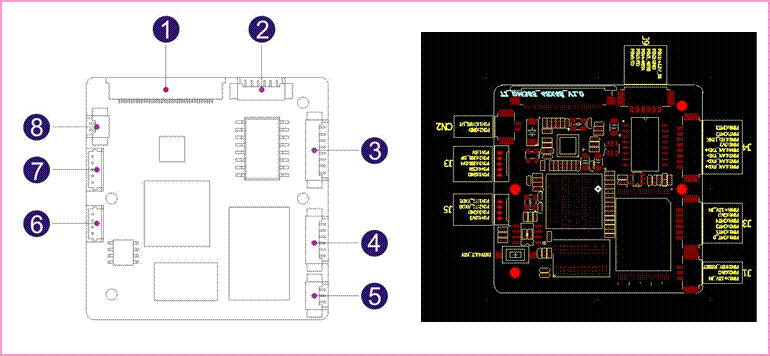

1.      接口定义说明：

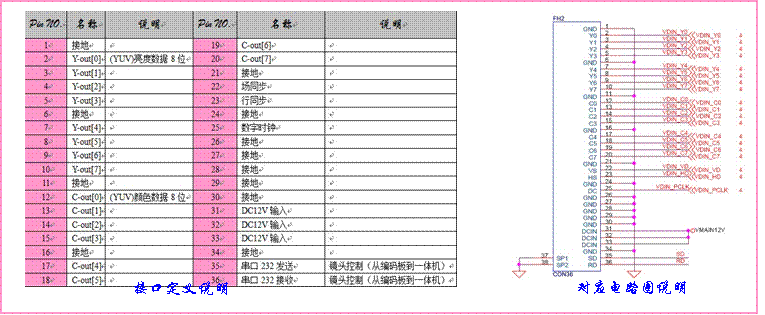

1、『机芯对接口』:36 PIN BT1120接口；YUV:4:2:2;(从左往右) (FPC0.5*36P)

     接口定义：GND、Y0、Y1、Y2、Y3、GND、Y4、Y5、Y6、Y7、GND、C0、C1、C2、C3、GND、C4、C5、C6、C7、

              GND、VD、HD、GND、DIG_LCK、GND、GND、GND、GND、GND、+12v、+12v、+12v、GND、TXD、RXD

2、『机芯对接口』:6PIN 通讯口；（从左往右）辅助接口，在不用24PIN FCP排线接口时使用；

　　 接口定义：TXD、RXD、RS485A、RS485B、GND、+12V；

３、『网络接口』:8PIN 网络接口；（从上往下）注：前两位为空

     接口定义：CMT3、CMT２、LED_Link、+3.3V、TXD+、TXD-、RXD-、RXD+ (带网络指示灯就要６芯，不带只用４芯)

４、『POE供电接口』:6PIN 网络POE供电接口；（从上往下）

　　接口定义：+12V、GND、CMT3、CMT2、CMT1、CMT0

5、『电源复位接口』:3PIN 电源输入及线控复位接口；（从上往下）

　　接口定义：RE_SET、GND 、+12V

6、『调试接口』:4PIN 外部调试打印串口；（从上往下）

　　接口定义：TXD+、TXD-、GND 、+3.3V

7、『ＵＳＢ接口』:5PIN 外接无线ＷＩ­-ＦＩ及３Ｇ无线串口；（从上往下）

　　接口定义：+5V、USB_DP、USB_DM 、CSM、GND

8、『模拟视频输出接口』:2PIN CVBS输出接口；（从上往下）

　　接口定义：CVBS_OUT、GND

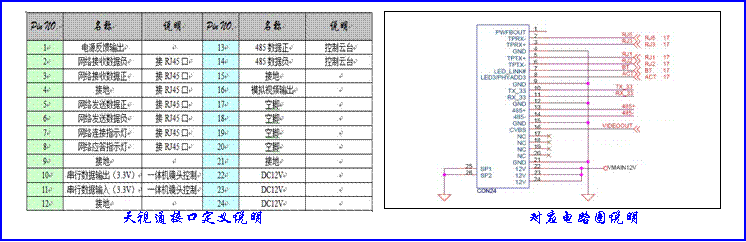

9、『天视通共用接口』:24PIN接口；如下图所示 (FPC0.5*24P)

2.      应用原理说明：

备注：变焦是由解码板直接控制一体机。
